泄壓口面積設計依據與計算

文章來源：鑫佳通作者：泄壓口小編發布時間：2017-04-22 14:29:22 瀏覽次數：14063

[導讀]：七氟丙烷和IG-541混合氣體滅火系統的防護區的泄壓口面積公式應分別依據GB50370-2005標準中3.3.13和3.4.6公式計算。二氧化碳氣體滅火系統應依據GB50193-93中3.2.7公式計算該防護區的泄壓口面積。▶ 語音朗讀

一、防護區內圍護結構最高允許壓強:

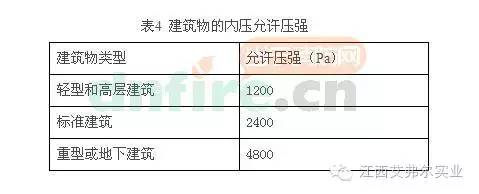

防護區內門、窗上的玻璃允許壓強不應低于建筑物的允許壓強。目前國內各設計部門防護區內圍護結構承受內壓的允許壓強，無論建筑物是輕型和高層建筑，還是標準建筑及地下建筑，均設定為1.2KPa，該值的設定是依據GB50370-2005標準中3.2.6條款，參照美國NFDA12B-1980標準中給出的，若設計部門和用戶需提高防護區內圍護結構承受的允許壓強，應由建筑設計部門試驗給出。

二、泄壓口面積計算公式:

七氟丙烷和IG-541混合氣體滅火系統的防護區的泄壓口面積公式應分別依據GB50370-2005標準中3.3.13和3.4.6公式計算。二氧化碳氣體滅火系統應依據GB50193-93中3.2.7公式計算該防護區的泄壓口面積。

三、設計計算:

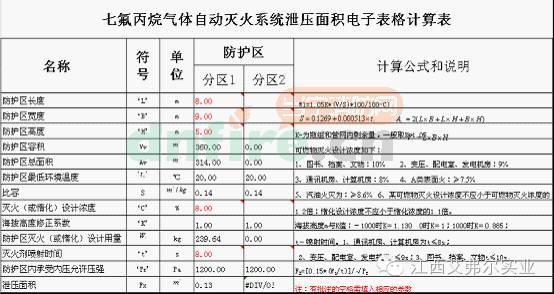

3.3.1七氟丙烷氣體滅火系統泄壓面積電子表格計算表

注：

（1）依據該表計算公式和說明欄中的各公式，分別將L、B、H、t、C可變化的參數代入公式中，可計算求得防護區的總泄壓面積。
（2）若使用者經常設計計算氣體滅火系統，則可編制一個電子表格，將字母上標有‘’符號的可變化的參數填入表中，電子表格自動快速準確的計算出各相關參數。
（3）電子表格中主要公式編制方法：（a）分區1格中的L、B、H、VV、AV、t、S、C、K、W、Pt參數分別為E4、E5至E15位置。（b）公式VV=E4*E5*E6；公式W=1.05*E12*E7*E11/E10/（100-E11）；公式FX＝0.13*（E13/E14）/SQRT(E15)。

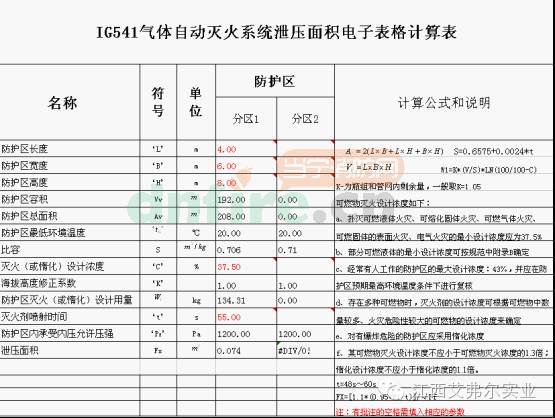

3.3.2IG-541混合氣體滅火系統泄壓面積電子表格計算表

注：（1）IG541混合氣體滅火系統防護區泄壓口總泄壓面積計算和電子表格編制方法與七氟丙烷滅火系統相同，這里不再贅述。
（2）IG51混合氣體滅火系統滅火藥劑剩余量公式為Ws≥2.7Vo+Vp，計算過程比較復雜，經大量設計計算，剩余量一般為防護區設計用量的2～5%之間，則取剩余量K=1.05。

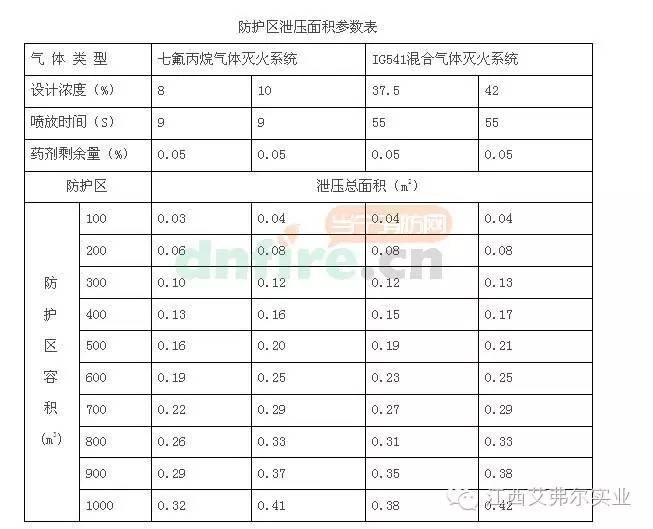

3.4主要氣體滅火系統在不同容積下的泄壓面積

注：（1）防護區內圍護結構承受內壓為1200Pa。
（2）將防護區容積和保護對象的滅火設計濃度帶入本表中，便可快捷查得防護區的總泄壓面積。
（3）選用某廠家型號、數量的泄壓口的總面積不得小于防護區的總泄壓面積。
