風管內的風速

一般空調房間對空調系統的限定的噪音允許值控制在40～50dB（A）之間，即相應NR（或NC）數為35～45dB（A）。根據設計規范，滿足這一范圍內噪音允許值的主管風速為4～7m/s，支管風速為2～3m/s。通風機與消聲裝置之間的風管，其風速可采用8～10m/s。

2

出風口尺寸的計算

為防止風口噪音，送風口的出風風速宜采用2～5m/s。風口的尺寸計算與風管道尺寸的計算基本相同，一般當層高在3~4米的房間大約取風速在2~2.5米每秒。根據經驗一般可將使每個風口在20~25平方米的面積，其風量大約在500立方米左右。

3

回風口的吸風速度

回風口位于房間上部時，吸風速度取4～5m/s，回風口位于房間下部時，若不靠近人員經常停留的地點，取3～4m/s ，若靠近人員經常停留的地點，取1.5～2m/s ，若用于走廊回風時，取1～1.5m/s 。

4

安裝注意事項

及計算

在風管設計盡量小的情況下保證主管風速5m/s，支管風速3m/s，

風管計算公式：所選設備風量÷3600÷風速=風管截面積

同時注意保證風管：長邊÷短邊≤4 一般不要＞4 特殊情況特殊對待。

風口的選擇：所選房間風量÷3600÷風速=散流器喉部截面積

注意:雙百葉風口截面積為以上公式所得面積÷0.7

5

計算

風管尺寸

1)等阻尼法(等壓法)是一種方便的計算法，適用于多種場合。

2)根據下表確定主風管中的基本阻尼系數。

因回風管位于吸風部位，主要承受外部壓力，應注意減輕其風管負擔。對于風管系統，常采用送風管0.08-0.15mmH2O/m，回風管0.06-0.1 mmH2O/m作為基準。

6

靜壓箱

在進行風管機的風管道設計時，注意在風管機的進、出風處加靜壓箱，以均衡風壓，減少噪音，并且使靜壓箱內的流速保證在3米每秒以下，其長度可根據實際情況來定。

7

風壓估算

如彎頭、三通、變徑等較少的情況下每米損失4pa左右。

如彎頭、三通、變徑等較多的情況下每米損失6pa左右。

8

接風管的風盤

的風口設計

1）第一個送風口與風盤的出風口的距離要適當；

2）帶有兩個出風口的風盤送風管要變徑；

3）風盤的送風口與回風口距離要適當。（≤5米）

9

風口的選用

① 新風口，送風口用雙層百葉風口

② 回風口用格柵風口

③ 排風口用雙層百葉

④ 氟系統由于風量一般比較小，如要求冬季采暖需要，宜采用用雙層百葉，不能用散流器。風機盤管帶兩個風口時宜選用帶調節閥的雙層百葉。

10

附表

表1.推薦的送風口流速

表2、風管道內的風速

表3.低速風管系統的最大允許流速 (m/s)

11

氣流分布形式

上送下回

由空間上部送入空氣由下部排出的“上送下回”送風形式是傳統的基本方式。上送下回的氣流分布形式送風氣流不直接進入工作區，有較長的與室內空氣混摻的距離，能夠形成比較均勻的溫度場和速度場。

（a）可根據空間的大小擴大為雙側

（b）可增加散流器的數目

（c）適用于溫濕度和潔凈度要求高的對象

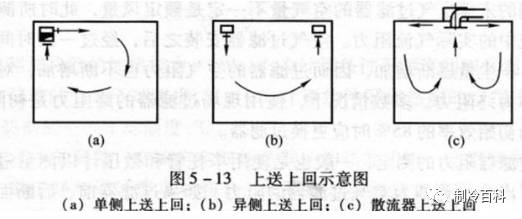

上送上回

上送上回的形式可將送排（回）風管道集中于空間上部

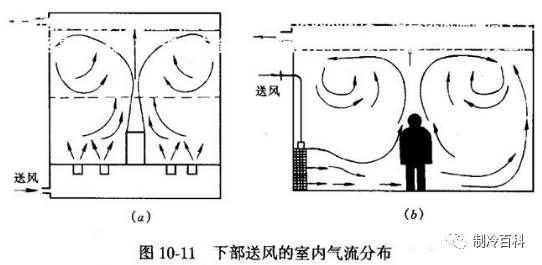

下送上回

下送方式要求降低送風溫差，控制工作區內的風速，但其排風溫度高于工作區溫度，故具有一定的節能效果，同時有利于改善工作區的空氣質量。

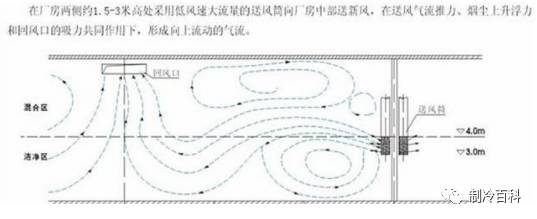

中送風
