SJG系列管道斜流式通風機（鼓形）
文章來源：斜流式風機 作者：斜流式風機小編 發布時間：2017-02-21 10:27:41 瀏覽次數：15250
[導讀]：SJG系列斜流式通風機,是一種新型低噪高效節能型斜流式通風機，斜流式通風機流量大于離心式風機，全壓高于軸流式風機，體積小于離心式風機。該風機通過了模擬機的實驗研究，采用新的葉型及葉片，從而得到了更大的流量和壓力，提高了風機的效率。▶ 語音朗讀
SJG系列斜流式通風機,是一種新型低噪高效節能型斜流式通風機，斜流式通風機流量大于離心式風機，全壓高于軸流式風機，體積小于離心式風機。該風機通過了模擬機的實驗研究，采用新的葉型及葉片，從而得到了更大的流量和壓力，提高了風機的效率。SJG系列斜流式通風機是SWF系列風機的派生型產品，采用鼓型風筒，從而改變氣流方向達到斜流動，兼有離心式風機的壓力系數較高和軸流式風機流量系數較高的特點，具有噪聲低、耗電省、結構緊湊等優點。風機可廣泛應用于民用建筑、工礦企業、賓館、飯店、博物館、體育館等通風換氣場所，特別適用于管道安裝空間較小的地方。
SJG系列斜流式通風機按葉輪直徑分為200—800mm十幾種規格、機號，風量由200-2500m3／h，全壓由50—1200pa；
SJG系列斜流式通風機分SJG鋼制斜流式風機和FSJG玻璃鋼制斜流風機。
二、型號說明
三、性能參數表
GXF-Ⅰ型
GXF-Ⅰ型
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GXF-Ⅱ型 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 二、型號說明 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

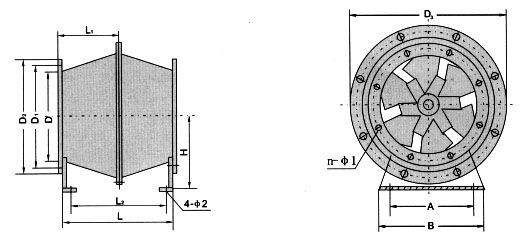

四、GXF-Ⅰ型風機外形尺寸表(單位：mm)
|
機 號
|
D
|
D1
|
D2
|
D3
|
L1
|
L2
|
L
|
A
|
B
|
H
|
n-Φ1
|
4-Φ2
|
|
2
|
200
|
240
|
260
|
350
|
160
|
280
|
320
|
110
|
160
|
190
|
6-Φ6.5
|
Φ10.5
|
|
2.5
|
250
|
290
|
310
|
420
|
195
|
350
|
390
|
150
|
200
|
230
|
6-Φ6.5
|
Φ10.5
|
|
3
|
300
|
340
|
360
|
470
|
195
|
350
|
390
|
190
|
240
|
260
|
6-Φ6.5
|
Φ10.5
|
|
3.5
|
350
|
390
|
410
|
550
|
250
|
460
|
500
|
230
|
280
|
290
|
8-Φ8.5
|
Φ12.5
|
|
4
|
400
|
440
|
460
|
610
|
250
|
460
|
500
|
270
|
320
|
330
|
8-Φ8.5
|
Φ12.5
|
|
4.5
|
450
|
490
|
510
|
660
|
265
|
490
|
530
|
300
|
360
|
350
|
8-Φ8.5
|
Φ12.5
|
|
5
|
500
|
550
|
570
|
750
|
315
|
590
|
630
|
300
|
460
|
390
|
8-Φ8.5
|
Φ12.5
|
|
6
|
600
|
650
|
680
|
870
|
350
|
650
|
700
|
420
|
500
|
460
|
10-Φ10.5
|
Φ14.5
|
|
7
|
700
|
750
|
780
|
903
|
350
|
650
|
700
|
500
|
600
|
480
|
10-Φ10.5
|
Φ14.5
|
|
8
|
800
|
850
|
880
|
1120
|
450
|
850
|
900
|
580
|
700
|
580
|
10-Φ12.5
|
Φ14.5
|

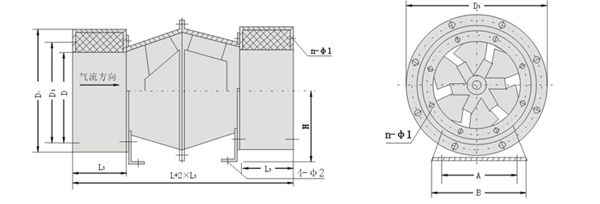

五、XGXF-Ⅰ型加消音風機外形尺寸表(單位：mm)
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：XGXF-Ⅰ型風機進出口加設消聲器，可消聲6-10dB(A)，亦可加長消聲器，以降底更大數值的噪聲。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

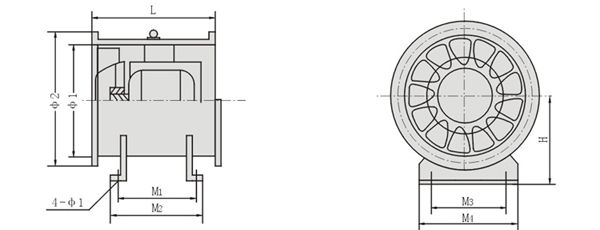

六、GXF-Ⅱ型風機外形尺寸表(單位：mm)
|
機 號
|
D1
|
D2
|
L
|
H
|
M1
|
M2
|
M3
|
M4
|
Φ1
|
|
4
|
410
|
470
|
450
|
270
|
300
|
340
|
200
|
300
|
Φ10.5
|
|
4.5
|
460
|
520
|
450
|
300
|
300
|
340
|
250
|
350
|
Φ10.5
|
|
5
|
510
|
580
|
500
|
320
|
340
|
380
|
300
|
400
|
Φ10.5
|
|
5.5
|
560
|
630
|
570
|
350
|
420
|
460
|
400
|
500
|
Φ14.5
|
|
6
|
610
|
690
|
570
|
380
|
420
|
460
|
400
|
500
|
Φ14.5
|
|
6.5
|
660
|
740
|
570
|
410
|
420
|
460
|
400
|
500
|
Φ14.5
|
|
7
|
710
|
790
|
600
|
430
|
440
|
480
|
500
|
600
|
Φ14.5
|
|
8
|
810
|
890
|
730
|
490
|
560
|
600
|
500
|
600
|
Φ14.5
|
|
9
|
910
|
990
|
800
|
560
|
600
|
660
|
600
|
700
|
Φ16.5
|
|
10
|
1010
|
1090
|
920
|
610
|
720
|
780
|
600
|
700
|
Φ16.5
|
|
11
|
1110
|
1260
|
1030
|
660
|
730
|
800
|
700
|
800
|
Φ16.5
|
|
12
|
1210
|
1310
|
1100
|
730
|
820
|
880
|
800
|
900
|
Φ16.5
|
|
13
|
1310
|
1410
|
1150
|
760
|
830
|
900
|
900
|
1000
|
Φ16.5
|
|
14
|
1410
|
1510
|
1230
|
800
|
930
|
1000
|
900
|
1000
|
Φ16.5
|
GXF-Ⅱ-A型低速、GXF-Ⅱ-B型外形尺寸表
GXF-Ⅱ-A型高速及雙速型外形尺寸表
|
機 號
|
Φ1
|
Φ2
|
L
|
H
|
M1
|
M2
|
M3
|
M4
|
4-Φ
|
|
4
|
410
|
470
|
500
|
270
|
340
|
380
|
200
|
300
|
Φ10.5
|
|
4.5
|
460
|
520
|
500
|
300
|
340
|
380
|
250
|
350
|
Φ10.5
|
|
5
|
510
|
580
|
530
|
320
|
340
|
380
|
300
|
400
|
Φ10.5
|
|
5.5
|
560
|
630
|
620
|
350
|
420
|
460
|
400
|
500
|
Φ14.5
|
|
6
|
610
|
690
|
720
|
380
|
520
|
560
|
400
|
500
|
Φ14.5
|
|
6.5
|
660
|
740
|
720
|
410
|
520
|
560
|
400
|
500
|
Φ14.5
|
|
7
|
710
|
790
|
740
|
430
|
540
|
580
|
500
|
600
|
Φ14.5
|
|
8
|
810
|
890
|
830
|
490
|
580
|
660
|
500
|
600
|
Φ14.5
|
|
9
|
910
|
990
|
850
|
560
|
620
|
680
|
600
|
700
|
Φ16.5
|
|
10
|
1010
|
1090
|
880
|
610
|
740
|
700
|
600
|
700
|
Φ16.5
|
|
11
|
1110
|
1210
|
1010
|
660
|
740
|
800
|
700
|
800
|
Φ16.5
|
|
12
|
1210
|
1300
|
1100
|
730
|
800
|
870
|
800
|
900
|
Φ16.5
|
|
13
|
1310
|
1410
|
1280
|
760
|
930
|
1000
|
900
|
1000
|
Φ16.5
|
|
14
|
1410
|
1510
|
1290
|
800
|
930
|
1000
|
900
|
1000
|
Φ16.5
|
注：GXF-Ⅱ型亦可加裝進出口消聲器，加裝方法同XGXF-Ⅰ型，一般可消聲6-10dB(A)。
